GRAF DAN POHON
A. Definisi Graf dan Pohon
Pohon (tree) adalah graf tak-berarah terhubung yang tidak memuat sirkuit
sederhana. Menurut definisi di atas, suatu pohon merupakan graf yang terhubung, tak
berarah, dan tidak
memuat sirkuit, ini merupakan tiga kriteria utama untuk
pohon. Pohon adalah bentuk khusus
dari suatu graf
yang banyak diterapkan untuk berbagai
keperluan. Misalnya struktur
organisasi suatu perusahaan,
silsilah suatu keluarga,
skema sistem gugur suatu pertandingan, dan ikatan kimia suatu molekul adalah jenis graf yang
tergolong sebagai pohon.
Pada pohon, simpul-simpul yang
berderajat satu dinamakan daun (leave),
sedangkan simpul yang
derajatnya lebih besar daripada
satu dinamakan simpul cabang
(branchnode) atau simpul internal (internal node) dan kumpulan pohon-pohon yang
terpisahkan satu sama lain
disebut hutan (forest) Dalam
struktur data, pohon memegang peranan
yang cukup penting. Struktur ini biasanya digunakan terutama untuk menyajikan
data yang mengandung
hubungan hierarkykal antara elemen-elemen mereka.Bentuk pohon
khusus yang lebih
mudah dikeloladalam komputer
adalah pohon binary.
Bentuk ini merupakan bentuk pohon
yang umum. Sebuah pohon binar T didefinisikan
terdiri dari sebuah himpunan hingga elemen
yang disebut simpul [2],
sedemikian sehingga :
a. T
adalah hampa (disebut pohon null) atau
b. T
mengandung simpul R yang dipilih disebut akar (root) dari T, dan simpul sisanya
membentuk 2 pohon binary T1 dan T2 yang saling lepas.
B. Sifat-sifat Pohon
Misalkan
G = (V, E)
adalah graf tak-berarah sederhana dan
jumlah simpulnya n.
Maka, semua pernyataan
dibawah ini adalah ekivalen :
a. G
adalah pohon.
b. Setiap pasang
simpul di dalam G terhubung
dengan lintasan tunggal.
c. G
terhubung dan memiliki m = n – 1 buah sisi.
d. G
tidak mengandung sirkuit
dan memiliki m
= n – 1 buah sisi.
e. G
tidak mengandung sirkuit dan penambahan satu sisi pada graf akan membuat hanya
satu sirkuit.
f. G terhubung dan semua sisinya adalah jembatan.
C. Pohon Merentang (Spanning Tree)
Suatu pohon
rentangan atau spanning
tree adalah suatu subgraf dari graf G yang mengandung
semua simpul dariG dan merupakan suatu pohon [3]. Pohon merentang darigraf terhubung
adalah upagraf merentang
yang berupa pohon. Artinya,
setiap vertex terletak di pohon, tetapi tidak ada siklus
(atau loop) terbentuk.
Di sisi lain,
setiap jembatan dari G harus milik T.Sebuah pohon rentang
dari graf terhubung
G juga dapat didefinisikan
sebagai satu set maksimal tepi G yang berisi siklus tidak ada, atau sebagai
seperangkat minimal tepi yang
menghubungkan semua titik.
Dalam bidang-bidang tertentu
teori grafik sering berguna untuk mencaripohon
rentang minimum dari
sebuah graf berbobot. Masalah optimasi
lain di pohon
mencakup juga telah dipelajari, termasuk mencakup pohon
maksimum, pohon minimum yang mencakup
setidaknya simpul k,
pohon rentang minimum dengan di tepi k paling per titik (Gelar-Dibatasi Spanning Tree) , pohon merentang dengan
jumlah daun terbesar (erat kaitannya
dengan terkecil terhubung mendominasi set ), pohon merentang dengan daun paling
sedikit (berkaitan erat dengan masalah jalan Hamilton ), dengan rentang
diameter pohon minimal, dan dilatasi mini-mum spanning tree Perhatikan graf
G dibawah ini dengan
beberapa pohon perentang dari
graf G tersebut yaitu T1, T2, dan T3.
1. Algoritma Kruskal
Algoritma
Kruskal adalah algoritma pohon rentang minimum yang menemukan tepi dengan bobot
sekecil mungkin yang menghubungkan dua pohon di hutan. Ini adalah algoritma serakah
dalam teori grafik karena ia menemukan pohon spanning minimum untuk grafik
tertimbang yang terhubung yang menambah kenaikan biaya busur pada setiap
langkah. Ini berarti ia menemukan subset dari tepi yang membentuk pohon yang
mencakup setiap titik , di mana total berat semua tepi di pohon diminimalkan.
Jika grafik tidak terhubung, maka ia akan menemukan hutan spanning minimum
(pohon spanning minimum untuk setiap komponen yang terhubung ).
Langkah Algoritma
Kruskal :
1) Atur
tepi berat : paling berat pertama dan terberat terakhir
2) Pilih
yang ringan tidak diperiksa tepi dari diagram
3) Tambahkan
tepi memilih ini ke pohon, jika hal itu tidak akan membuat siklus
4) Menghentikan
proses kapanpun n-1 tepi lebih ditambahkan ke pohon-pohon
a)
Listing Program
b)

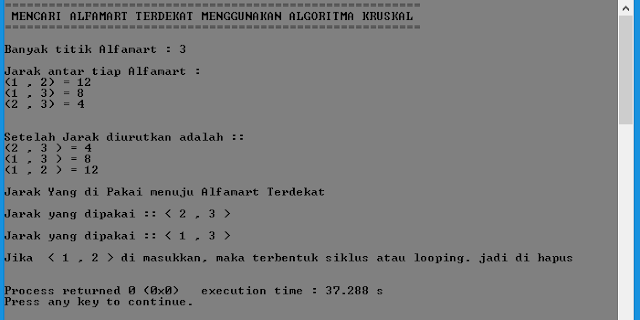

Hasil Running Program
2. Algoritma Dijkstra
Algoritme Dijkstra,
(dinamai menurut penemunya, seorang ilmuwan komputer, Edsger Dijkstra), adalah
sebuah algoritme rakus (greedy algorithm)
yang dipakai dalam memecahkan permasalahan jarak terpendek (shortest path problem) untuk sebuah graf
berarah (directed graph) dengan
bobot-bobot sisi (edge weights) yang bernilai tak-negatif. Misalnya, bila vertices dari sebuah graf melambangkan
kota-kota dan bobot sisi (edge weights) melambangkan jarak antara kota-kota
tersebut, maka algoritme Dijkstra
dapat digunakan untuk menemukan jarak terpendek antara dua kota. Input algoritme
ini adalah sebuah graf berarah yang berbobot (weighted directed graph) G dan sebuah sumber vertex s dalam G dan V adalah himpunan semua vertices dalam graph
G. Setiap sisi dari graf ini adalah pasangan vertices (u,v) yang melambangkan hubungan dari vertex u ke vertex v. Himpunan semua tepi disebut E.
Langkah-langkah
Algoritma Dijkstra :
1) Tentukan titik mana yang akan menjadi node
awal, lalu beri bobot jarak pada node pertama ke node terdekat satu per satu,
Dijkstra akan melakukan pengembangan pencarian dari satu titik ke titik lain
dan ke titik selanjutnya tahap demi tahap.
2) Beri nilai bobot (jarak) untuk setiap
titik ke titik lainnya, lalu set nilai 0 pada node awal dan nilai tak hingga
terhadap node lain (belum terisi) 2.
3) Set semua node yang belum dilalui dan set node awal sebagai “Node keberangkatan”
4) Dari node keberangkatan, pertimbangkan
node tetangga yang belum dilalui dan hitung jaraknya dari titik keberangkatan.
Jika jarak ini lebih kecil dari jarak sebelumnya (yang telah terekam
sebelumnya) hapus data lama, simpan ulang data jarak dengan jarak yang baru
5) Saat kita selesai mempertimbangkan setiap
jarak terhadap node tetangga, tandai node yang telah dilalui sebagai “Node
dilewati”. Node yang dilewati tidak akan pernah di cek kembali, jarak yang
disimpan adalah jarak terakhir dan yang paling minimal bobotnya.
6) Set “Node belum dilewati” dengan jarak
terkecil (dari node keberangkatan) sebagai “Node Keberangkatan” selanjutnya dan
ulangi langkah e.
a) Listing Program
b) Hasil Running Program
Referensi
https://www.researchgate.net/publication/322423546_APLIKASI_GRAF_POHON_PADA_ALGORITMA_HUFFMAN diakses pada tanggal 29 mei 2019 pukul 14.29 wita
diakses pada
tanggal 29 mei 2019 pukul 13.56 wita
diakses pada
tanggal 29 mei 2019 pukul 13.58 wita
